Simulasi Layanan VoIP pada Cisco Packet Tracer.
A.Pengertian
VOIP {Voice over Internet Protocol} adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet.
VoIP atau Voice over Internet Protocol adalah sebuah metode dan gabungan dari beberapa penggunaan perangkat teknologi untuk mentransfer data suara dan data multimedia lain melalui jaringan internet. Istilah lain yang mewakili VoIP antara lain Telepon IP, Telepon Internet, Voice over Broadband (VoBB), Telepon Broadband, IP communications, dan Broadband Phone. Voice over Internet Protocol adalah teknologi yang memungkinkkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.
B.Latar Belakang
Latar belakang saya membuat simulasi layanan voip ini untuk memberikan gambaran bagaimana topologi layanan voip, kemudian memberikan gambaran bagaimana alur layanan voip yang terjadi. Bagaimana laptop bisa berkomunikasi dengan ip phone, bahkan menggunakan analog phone sekalipun yang harus menggunakan voip adapter.
C.Alat dan Bahan
1.Laptop
2. Aplikasi Cisco Packet Tracer
D.Maksud dan Tujuan
Tujuan saya membuat simulasi Layanan VoIP pada Cisco Packet Tracer ini supaya saya bisa maksud dan paham bagaimana cara kerja Cisco packet tracer untuk membuat layanan VoIP.
E.Tahap Pelaksanaan Kegiatan
1.Siapkan peralatannya yaitu :
– 1 router type 2811
– 1switch type 2960
– 1 pc
– 1 Laptop
– 1 Ip phone
– 1 voip adapter (home voip )
– 1 analog phone
2.buat topologi seperti ini, atau yang lain sesuka anda buat
Keterangan :
1.Hubungkan pc, laptop, ip phone dan voip adapter ke switch dengan menggunakan kabel staright.
2. Hubungkan analog phone denganvoip adapter dengan menggunakan kabel phone.
3. Analog phone tidak mempunyai port untuk RJ-45 maka kita butuhkan perantara voip adapter.
4.Hubungkan switch ke router dengan kabel straight.
3.Kita klik pada ip phone, lalu kita perhatikan ada lubang seperti berikut.
Kemudian kita perhatikan pada bagian kanan bawah, disitu ada kabel seperti ini.
Setelah itu kita tarik kabel tersebut ke lubang yang ada diatas tadi.
4. Kita lakukan konfigurasi pada router sesuai dengan topologi yang telah disiapkan.
a. Kita berikan ip pada interface yang terhubung ke jaringan, disini interface yang terhubung ke jaringan fastethernet0/0. Maka masukkan perintah seperti berikut :
Router>enable
Router#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int fa0/0Router(config-if)#ip add 192.168.70.1 255.255.255.0Router(config-if)#no shRouter(config-if)#%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
b.kita setting DHCP untuk perangkat yang terhubung ke jaringan
Router#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Router(config)#Router(config)#ip dhcp pool voiceRouter(dhcp-config)#network 192.168.70.1 255.255.255.0Router(dhcp-config)#default-router 192.168.70.2Router(dhcp-config)#option 150 ip 192.168.70.2Router(dhcp-config)#
c. Buat layanan voip

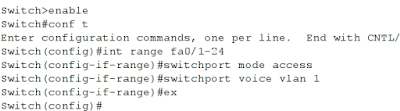

5. Konfigurasi pada switch seperti berikut :
6. Karena tadi untuk pembagian ip address sudah kita setting dhcp, maka kita masuk ke menu desktop pada pc –> ip configuration–> pilih DHCP.
Setelah laptop dan pc sudah mendapatkan ip address secara dhcp, kita masuk ke tab menu config yang ada di home voip (voip adapter) –> settings –> pada server address : masukkan ip address router yang terhubung ke jaringan.
Keterangan : ip phone mendapat ip address dan nomor secara otomatis, sedangkan analog phone mendapat nomor dari voip adapter.
7. Sekarang kita cek msing-masing perangkat sudah mendapat nomor atau belum.
a. PC –> Desktop –> IP Comunicator –> lihat nomor dibagian kanan atas (pc sudah mendapat nomor)
b. Laptop –> Desktop –> IP Communicator –> nomor pada laptop sudah terlihat .
c. IP Phone –> GUI –> sudah mendapat nomor.
d. Analog Phone –> GUI –> analog phone juga sudah mendapat nomor.
8. Kita uji pada simulasi ini, apakah perangkat yang terhubung ke jaringan sudah bisa berkomununikasi .

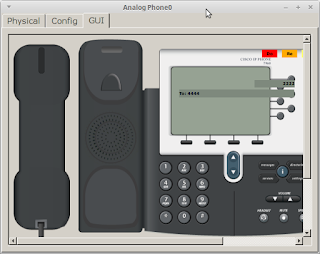

a.Analog Phone –> GUI –> masukkan nomer yang dituju, misalnya disini yang akan saya tuju pada laptop. Maka nomor yang saya masukkan adalah nomor pada laptop yaitu 4444.
Laptop mendapat panggilan dari Analog Phone.
F. Referensi
https://id.wikipedia.org/wiki/Voice_over_IP
G. Hasil dan Kesimpulan
Hasil dari simulasi diatas yaitu simulasi membuat layanan voip adalah semua perangkat yang terhubung ke jaringan bisa saling berkomunikasi dengan menggunakan layanan voip. Perangkat yang terhubung pada topologi diatas merupakan router, pc, switch, laptop, ip phone, voip adapter, dan analog phone.
